Nguyên lý hoạt động và đặc điểm chính của lưu lượng kế rotor kim loại
 |
 |
1, Nguyên lý hoạt động của lưu lượng kế rotor kim loại

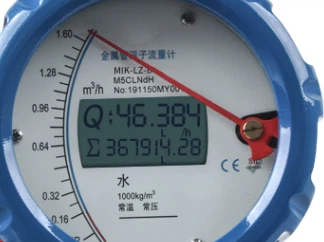

Phao của lưu lượng kế rôto ống kim loại di chuyển lên trên trong ống đo theo sự thay đổi của lưu lượng và tại một vị trí nhất định, lực đẩy và trọng lực của phao đạt đến trạng thái cân bằng. Tại thời điểm này, diện tích khe hở tuần hoàn giữa phao và tấm lỗ (hoặc ống hình nón) vẫn không đổi. Diện tích khe hở hình khuyên tỷ lệ thuận với chiều cao tăng của phao, nghĩa là vị trí mà phao nổi lên trong ống đo biểu thị kích thước của lưu lượng. Sự thay đổi vị trí của phao được nam châm bên trong truyền đến chỉ báo bên ngoài, do đó chỉ báo chỉ ra chính xác giá trị lưu lượng hiện tại. Điều này có nghĩa là vỏ chỉ báo không tiếp xúc trực tiếp với ống đo, do đó, ngay cả khi công tắc giới hạn hoặc bộ truyền được lắp đặt, thiết bị vẫn có thể được sử dụng trong điều kiện làm việc ở nhiệt độ cao và áp suất cao.
2, Đặc điểm chính và các loại cấu trúc của lưu lượng kế rotor kim loại
Tất cả các cấu trúc kim loại, bao gồm loại chỉ báo, loại truyền động từ xa bằng điện, loại chống ăn mòn, loại điện áp cao, loại áo khoác và loại chống cháy nổ. Nó có đầu ra tín hiệu tương tự tiêu chuẩn và chỉ báo tại chỗ 0-10mA và 4-20mA. Tích lũy, truyền thông kỹ thuật số, sửa đổi tại chỗ các thông số đo lường, các chức năng cung cấp điện khác nhau, với các bộ lọc từ tính và các thông số kỹ thuật đặc biệt. Được sử dụng rộng rãi trong các ngành công nghiệp như dầu mỏ, hóa chất, phát điện, dược phẩm, thực phẩm, xử lý nước, v.v. Trong quá trình đo lưu lượng trong điều kiện môi trường phức tạp, khắc nghiệt và các điều kiện phương tiện khác nhau.
Khi đo môi trường khí
Khi sử dụng để đo khí, cần đảm bảo áp suất đường ống không nhỏ hơn 5 lần áp suất mất mát của lưu lượng kế để đảm bảo phao hoạt động ổn định; Nếu khí được xả trực tiếp vào khí quyển tại đầu ra của lưu lượng kế, cần lắp van ở đầu ra của thiết bị, nếu không sẽ xảy ra hiện tượng sụt áp tại phao, gây ra sự biến dạng dữ liệu.
